TESLA TE-PF6DCB

Vícenásobné oddělovače vf rušení vyvinul tým TESLA společně s inženýry české značky Elektronika Praha. Cílem těchto zařízení bylo, přinést zákazníkovi takový poměr mezi konstrukcí / použitými materiály / provedením / přínosem pro audio i video přístroje / celkovým výkonem a prodejní cenou, že bude pro konkurenci obtížné nastavenou úroveň překonat, protože lépe to v dané, ale i v podstaně vyšší cenové kategorii vyrobit prostě nelze.

Představení TE-PF6DCB

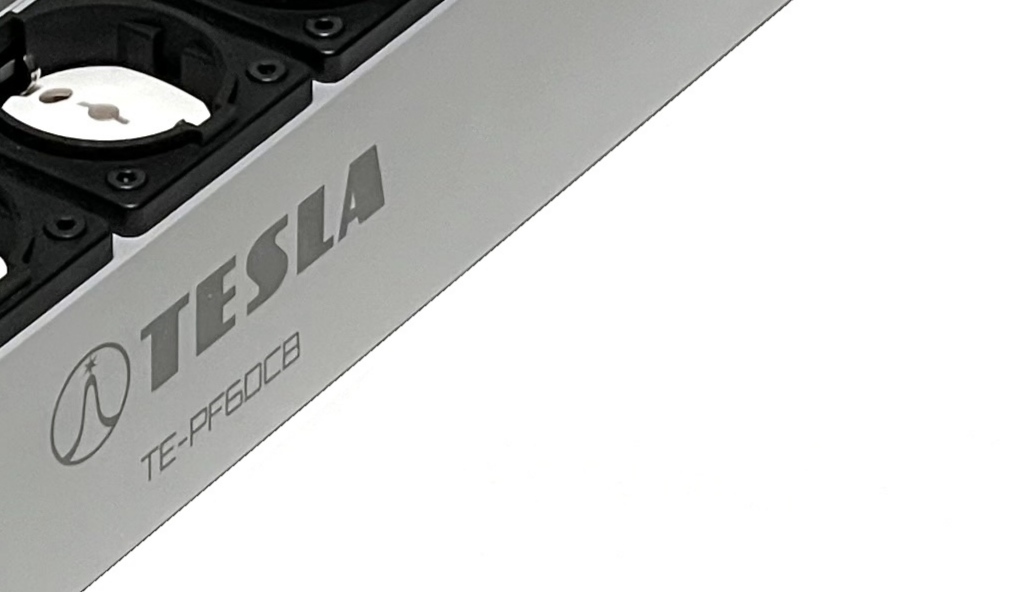

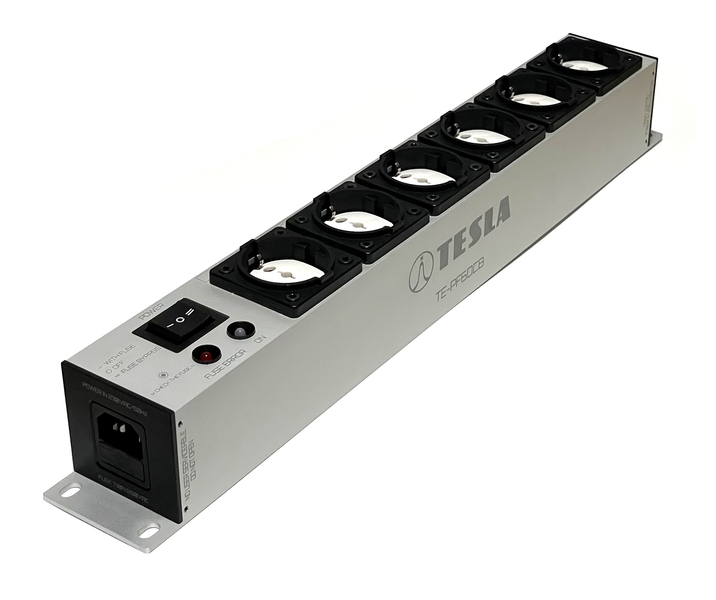

Model TE-PF6DCB je pro celoevropský trh nejlepšími českými inženýry vyvinutá, v ČR vyráběná i ručně kompletovaná šesti-zásuvková distribuční lišta unikátní kostrukce, která umožňuje dva provozní režimy, kontroluje fázi, chrání proti přepětí i nadproudu, eliminuje stejnosměrnou složku a vícenásobně filtruje vf rušení v takovém individuálním rozsahu, jež zajišťuje bezproblémové fungování a zásádní vylepšní zvuku i obrazu u přístrojů do ní zapojených. Lišta je určena pro přístroje kategorie hi-fi respektive high-end.

Provedení

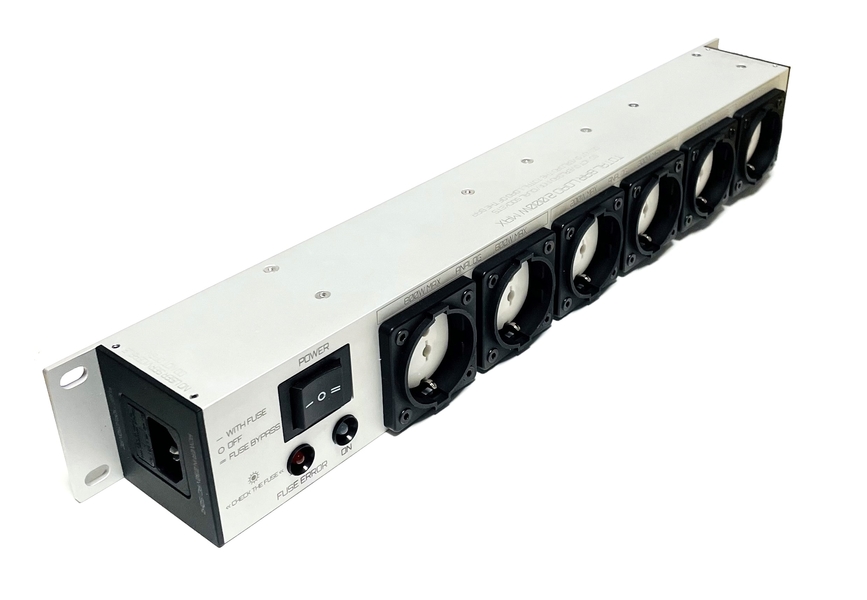

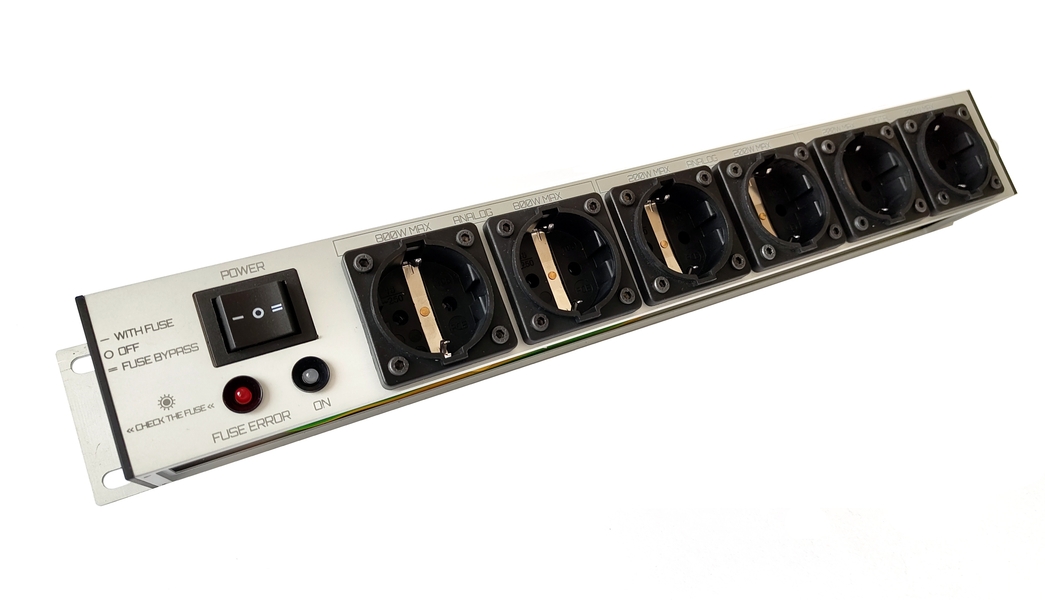

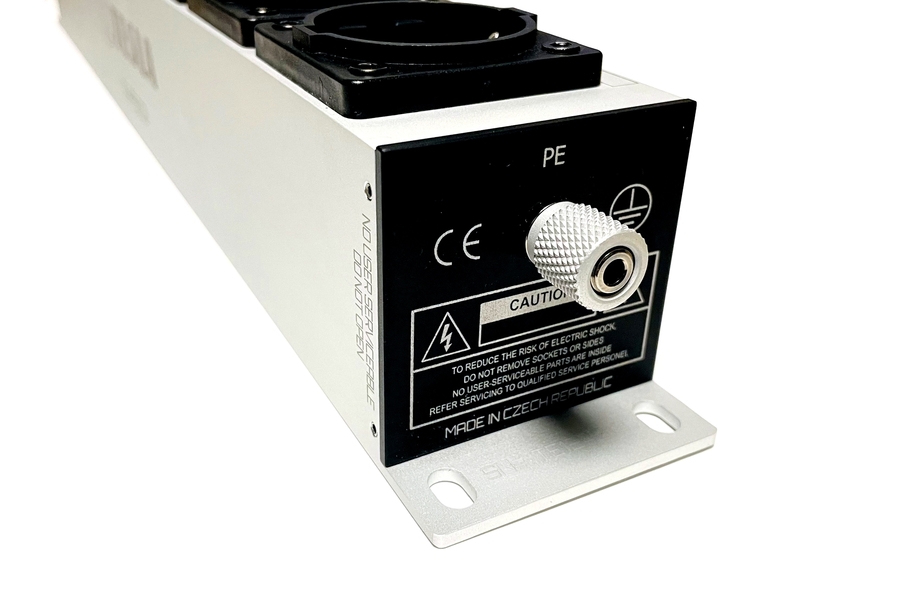

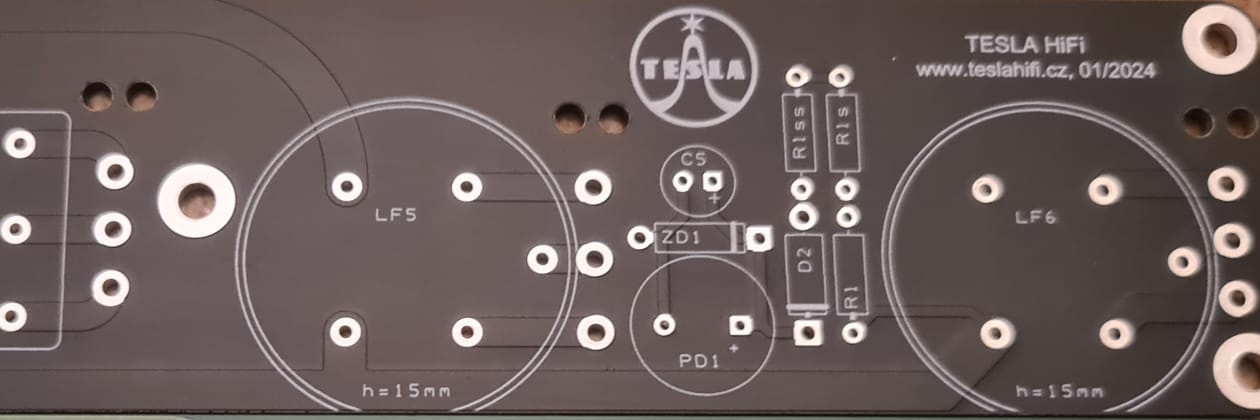

U TE-PF6DCB se nedá požít slavná hláška..."Hliník se odstěhoval do Humpolce...je nepřítomen"..., protože základem masivní konsrukce šasi lišty TESLA je hliník, zde navíc v luxusním stříbrném eloxu. Kvalitní Schuko zásuvky vynikají mechanickou stabilitou i pevným kontaktem a byly testovány na stovky zasunutí/vysunutí kabelových zástrček, aniž by došlo ke zhoršení jejich funkčnosti, v rozích je fixují čtyři silné šrouby. Stejně mechanicky kvalitní je také hlavní kolébkový vypínač. Co se vnitnřní elektroniky týká, téměř celou lištu vyplňuje PCB osazený součástkami nejvyšší jakosti s dlouhou životností v unikátní architektuře, vše je pájeno nebo šroubováno.

Kontrola fáze

Model TE-PF6DCB je osazen interní akustickou signalizací kontrolující "sfázování" lišty s elektrickým rozvodem síťového napětí, stejně tak má v návodu označenou fázi ve výstupních zásuvkách. Správné zapojení lišty vs elektrický rozvod a přístrojů vs lišta má pozitivní dopad na tichost transformátorů i výsledný zvuk audio systému.

Provozní režimy

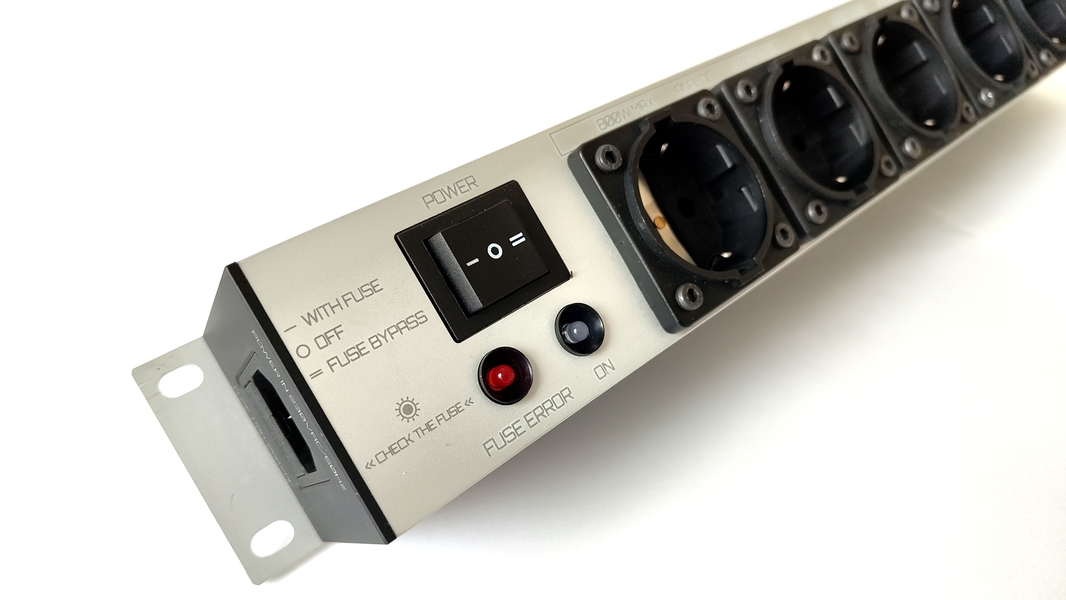

Provoz TE-PF6DCB je možný s pojistkou chránící výstupní zásuvky nebo bez pojistky, což je velice důležité pro výkonné audio přístroje, protože pojistka, resp. její vnitřní odpor, který s protékajícím proudem a zvyšující se teplotou narůstá, může být zdrojem nežádoucích vlivů, tlumit volný tok proudu, a to negativně ovlivňuje výsledné akustické vlastnosti celého reprodukčního zařízení.

Přepěťová i nadproudová ochrana

Lišta TE-PF6DCB chrání připojené spotřebiče proti přepětí, a to kaskádovou ochranou pomocí varistorů, proti následkům úderu blesku za využití plazmových jiskřišť (ochrana IV. kategorie). Tyto prvky ve spojení se správně postavenou a moderní domácí elektroinstalací (ochrana III. kategorie) zajistí komplexní ochranu proti přepětí i nadproudu.

!!! Co vám u konkurence pravděpodobně neřeknou... Všechny lišty a komponentní filtry na trhu spolehlivě chrání proti úderu blesku do deklarovaných hodnot odpovídajících například nepřímým zásahům bleskem apod. Ovšem, síla blesku dokáže být obrovská, během bouřky může vzniknout elektrický výboj o napětí v řádu stamiliónů voltů a elektrický proud o velikosti až sto tisíc ampér = takové hodnoty nezadrží téměř žádné zařízení, žádná ochrana, navíc se nedá predikovat, kdy, kam a jak silně blesk udeří, proto při bouřce neriskujte nepředvídatelnou sílu blesku a vždy odpojte veškeré elektrické zařízení z hlavního rozvodu síťového napětí, odpojený napájecí kabel položte do vzdálenosti cca 1m od zásuvky !!!

Eliminace stejnosměrné složky

Stejnosměrné napětí je vysoce nepříznivý jev a vyskutuje se téměř v každé elektrické síti. Projevuje se nesymetrií sinusoidy střídavého napětí a má negativní dopad na provoz všech zařízení využívajících transformátory, dochází ke zmagnetizování jejich jader, zvyšuje se hluk transformátorů (bručení), snižuje účinnost napájecích zdrojů a následně zhoršuje zvuk. Lišta TE-PF6DCB obsahuje soustavu diskrétních polovodičových prvků doplněnou jedinečnou kapacitní zpětnou vazbou (DCB) odstraňující škodlivou složku stejnosměrného napětí, aniž by došlo ke kompresi nebo jinému negativnímu dopadu na zvuk.

Filtrace vf rušení

Každý elektronický produkt má svá specifika a tudíž odlišné požadavky na filtraci vysokofrekvenčního rušení. Lišta TE-PF6DCB je tak postavena okolo propracované soustavy tří zcela odlišných filtračních sekcí, analog výkonový, analog nevýkonový, digital, - kdy každá sekce dále obsahuje dvě samostatně filtrované zásuvky - všechny s nejpokročilejší konstrukcí filtrů efektivně odstraňujících kritické vysokofrekvenční (VF) rušení síťového napětí, které jinak velice snadno prochází zdrojovou částí a destabilizuje citlivé vstupní obvody zesilovače, předzesilovače, gramofonového předzesilovače, SACD přehrávače, streameru, DA převodníku televize, projektoru, atd., čímž zhoršuje jeich zvukový a obrazový výkon.

Celostíněná konstrukce

Každý nestíněný drát, kolem kterého se vyskytuje magnetické pole v podobě vf rušení funguje jako anténa, která toto rušení chytá, což je nežádoucí efekt. Lišta TE-PF6DCB je proto postavena jako celo-stíněná (stínění je připojeno do bodu s nejnižším elektrickým potenciálem vůči zemnímu potenciálu), od vstupního konektoru - přes zakrytovaný každý jednotlivý filtrační člen - po poslední zásuvku a poskytuje tak bezchybnou funkci s maximálním filtračním efektem.

Distribuce výkonu

Díky své propracované vnitřní architektuře a celkově předimenzované konstrukci s vlastním filtrem pro každý výstup zajišťuje lišta TE-PF6DCB rovnoměrnou a stabilní distribuci výkonu do každé zásuvky. Žádný připojený spotřebič tak není ošizen.

EZÚ

!!! Spolehlivost a bezpečnost na 1. místě !!!

Lišta TESLA TE-PF6DCB spolu se sesterským produktem Elektronika Praha ep-sf6pss jsou pravděpodobně jediné filtrační a distribuční lišty na trhu, ano jediné, které prošly v předsériové, prototypové podobě nejpřísnějším kontrolním a testovacím úřadem v EU, českým EZÚ. Podnět na vylepšení (!!!byl pouze jeden!!!), který vzešel ze strany této organizace, byl zapracován do sériových verzí obou produktů.

HLAVNÍ RYSY

• Kontroluje fázi
• Umožňuje dva provozní režimy, s pojistkou a bez pojistky
• Chrání proti přepětí i nadproudu
• Odstraňuje škodlivou složku stejnosměrného napětí
• Účinně odstraňuje vysokofrekvenční (VF) rušení
• Maximalizuje filtrační efekt
• Spolehlivě distribuuje výkon do všech výstupních zásuvek

Slyšitelně zlepšuje akustický výkon audio systému...

TECHNICKÉ PARAMETRY

• Jmenovité vstupní napětí: 230VAC / 50Hz
• Jmenovité výstupní napětí: 230VAC / 50Hz
• Maximální povolené zatížení na zásuvku: sekce analog 2x 800W max. / sekce analog 2x 200W max. / sekce digital 2x 200W max.
• Maximální celkové povolené zatížení lišty: 2.000W max.
• Maximální absorbovaný špičkový proud: 3x 9.500A (3x 193Joulů, pulz 8/20µs)
• Bleskojistky: 3x 10.000A
• Filtrace RFI/EMI@BW: Analog 800 20-86dB@20kHz-0,9Ghz / Analog 200 26-88dB@20kHz-1GHz / Digital 200 29-90dB@20kHz-0,9Ghz
• Pojistka T10A/250V

!!! Pro správné použití lišty čtěte uživatelský manuál !!!

OBSAH BALENÍ

• Lišta TESLA TE-PF6DCB v igelitovém sáčku 1x
• "Dětské" pojistky ve výstupních zásuvkách lišty (bílé záslepky) 6x
• Kovový klíček ke snadnému vyjmutí "dětských" pojistek (bílých záslepek) 1x
• Bílé rukavičky určené k manipulaci s lištou a pojistkou 1x
• Náhradní pojistka 1x (v šachtě pro pojistku)
• Gumové samolepící nožičky 4x
• Uživatelský manuál  (+ technické parametry a několik slov o síle blesku) v ČJ 1x

!!! Vždy si překontrolujte obsah balení !!!

ROZMĚRY & HMOTNOST

• Rozměry lišty: š 6cm x v 6,9cm (včetně zásuvek) x h 45,4cm (včetně přesahů)
• Hmotnost lišty: 1,4kg

• Rozměry v balení: š 10,5cm x v 10,5cm x h 52,4cm
• Hmotnost v balení: 1,7kg
